Van cổng hay van cửa ShinYi là một loại van được cấu tạo bởi vật liệu gang dẻo lá van bọc cao su. Van cổng ShinYi với thiết kế mới, đóng mở nhẹ nhàng chuyên dùng để đóng mở dòng chảy trên đường ống khi đi qua van.Van cổng được kết nối với đường ống bằng mặt bích. Van cổng vận hành đóng mở bằng tay quay để di chuyển đĩa van hình nêm lên hoặc xuống tác dụng trực tiếp vào dòng chảy để đóng mở. Lá van hình nêm bọc cao su vận hành nhẹ, chống kẹt, độ bền cao phù hợp với các hệ thống nước..

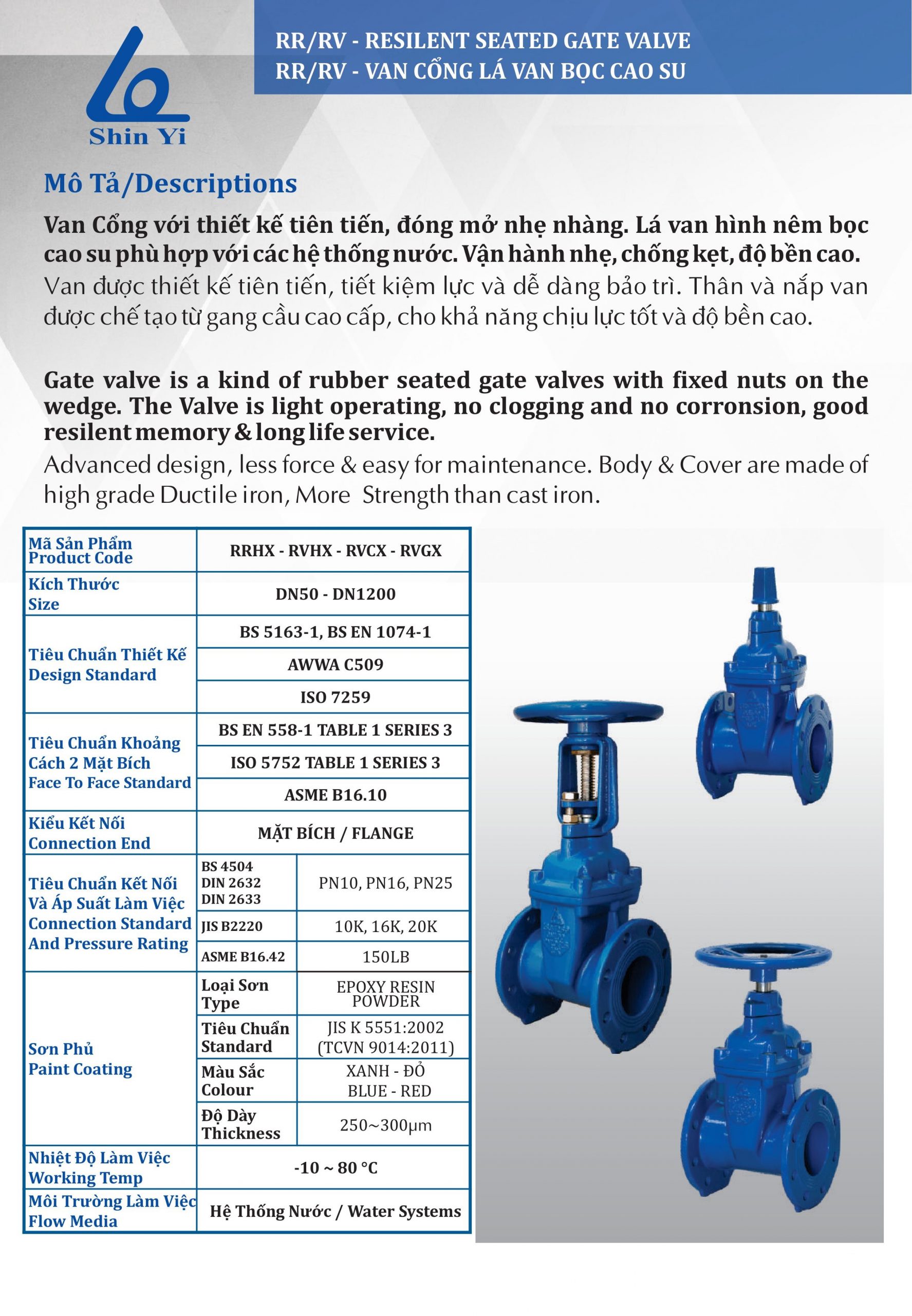

THÔNG SỐ KỸ THUẬT VAN CỔNG SHIN YI
- Mã Hàng/ Product Code: RRHX – RVHX – RVCX – RVGX
- Kích Thước/ Size Range: DN50 – DN1200
- Tiêu Chuẩn Thiết Kế/ Design Standard: BS 5163-1, BS EN 1074-1 – AWWA C509 – ISO 7259
- Tiêu Chuẩn Mặt Bích Kết Nối/ Connection Flange Standard: BS 4504/DIN 2632/ DIN 2633: PN10, PN16, PN25
- Áp Suất Làm Việc/ Pressure Rating: JIS B2220: 10K, 16K, 20K – ASME B16.42: 150LB
- Nhiệt Độ Làm Việc/ Working Temp: -10ºC ~ 80ºC
- Môi Trường Làm Việc/ Working Flow : HỆ THỐNG NƯỚC/ WATER SYSTEMS

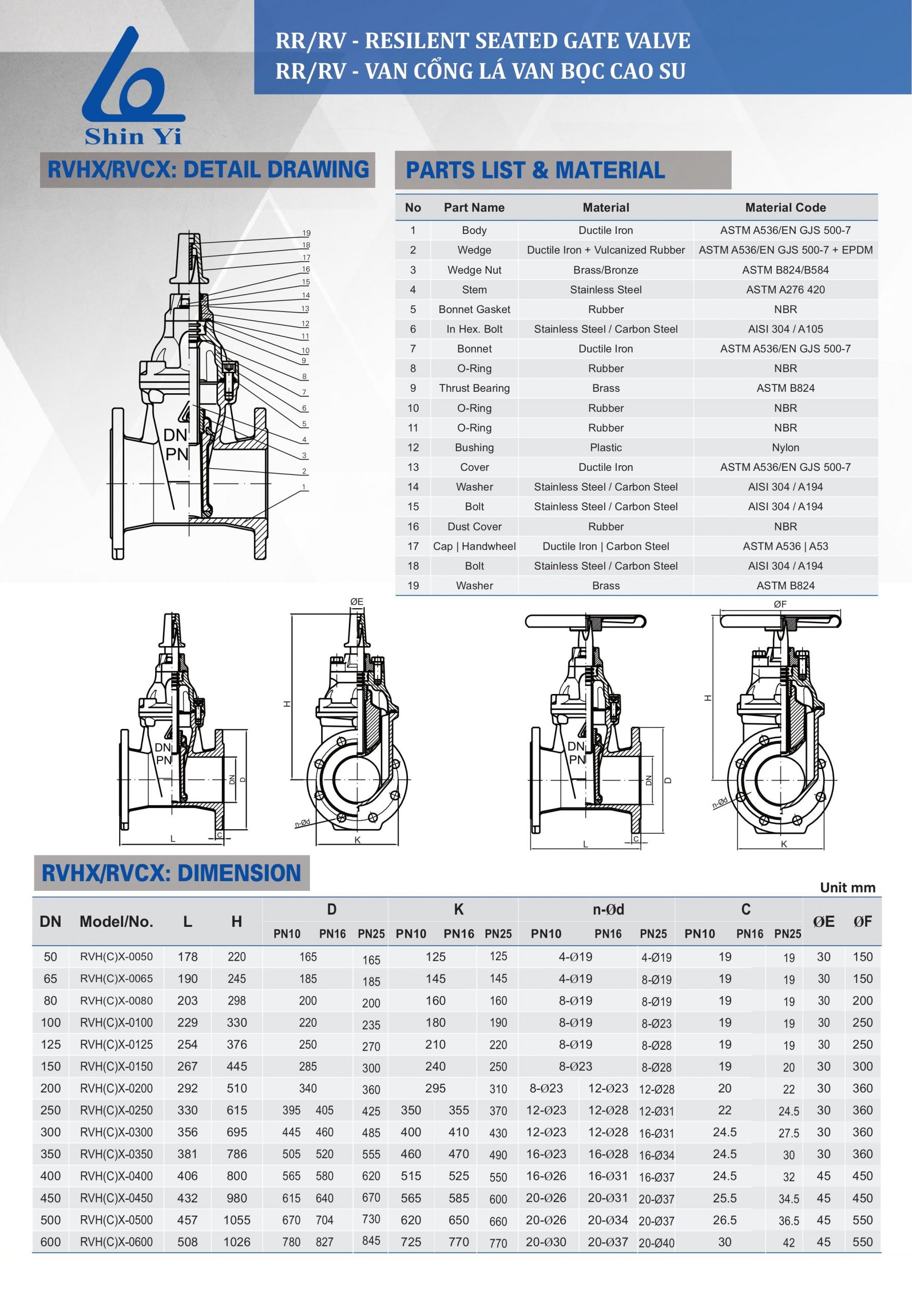

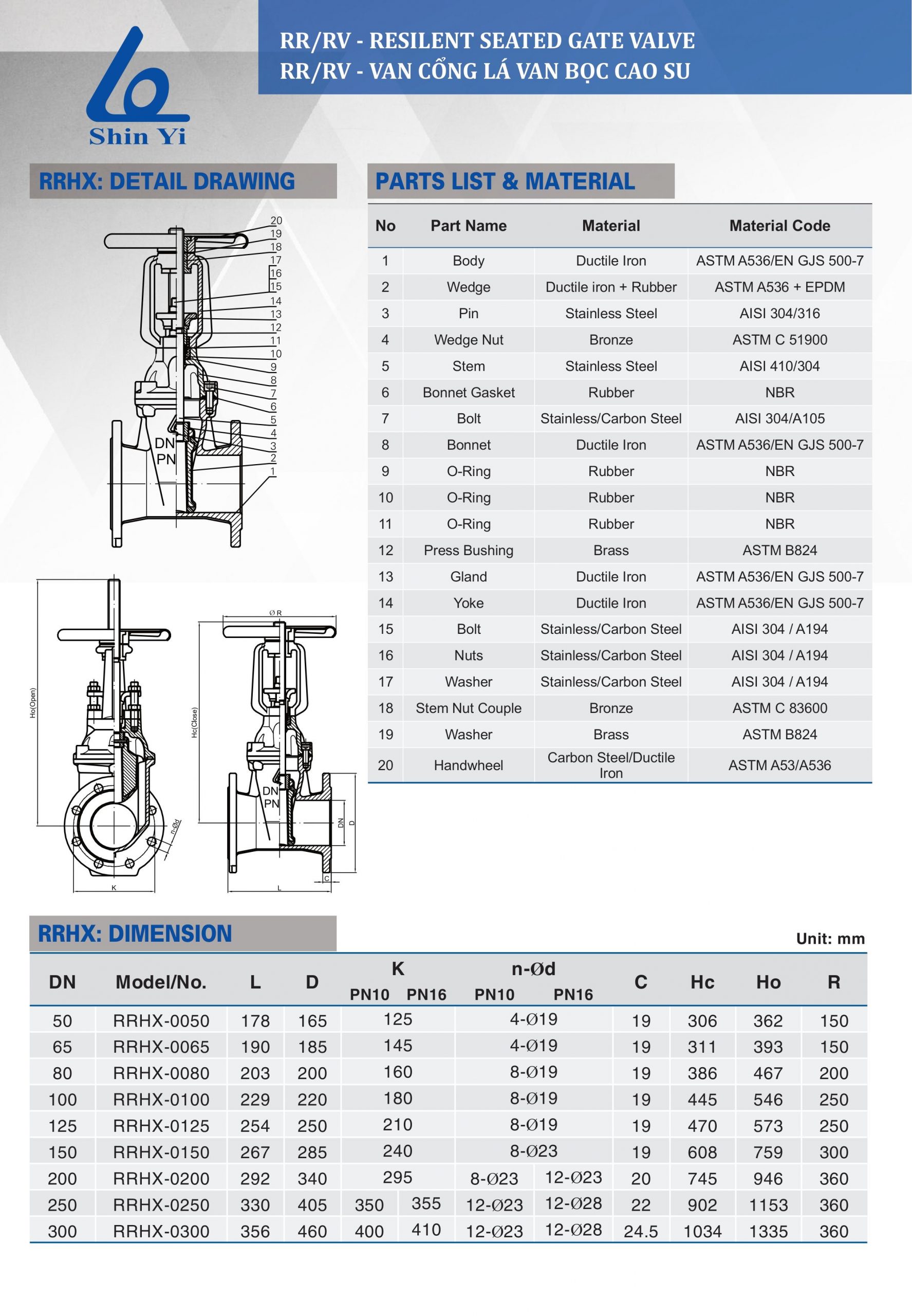

CẤU TẠO CỦA VAN CỔNG
- Van cổng được cấu tạo gồm 3 bộ phận chính là:
- Thân van: Thân van thường được kết nối với các thiết bị khác bằng mặt bích.
- Nắp van: Nắp van có chứa các bộ phận chuyển động và được gắn với thân van và thường được liên kết bằng bulong để giúp bảo trì van dễ dàng.
- Bộ phận bên trong van: Bộ phận bên trong bao gồm trục , đĩa, cổng, cánh cổng và vòng đệm.
NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN CỔNG
Nguyên lý hoạt động của van cổng như sau đĩa van nằm trong thân van kết hợp với gioăng làm kín sẽ có độ kín tuyệt đối, ngăn không cho dòng chảy đi qua. Để vận hành hoạt động của van cổng chỉ cần vận hành bộ phận tay quay sẽ điều chỉnh được đĩa van nâng lên hoặc hạ xuống để đóng hoặc mở dòng chảy.
Lưu ý van cổng chỉ nên dùng để đóng hoàn toàn hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng theo mức độ khác nhau vì điều này sẽ dẫn đến sự chênh áp giữa đầu vào và đầu ra làm ảnh hưởng trực tiếp đến tuổi thọ của đĩa van.
ỨNG DỤNG CỦA VAN CỔNG
- Lắp đặt trong hệ thống cấp thoát nước của nhà máy, chung cư, công trình xây dựng…
- Lắp đặt trong hệ thống phòng cháy chữa cháy của nhà máy, chung cư, công trình xây dựng…
- Lắp đặt cho hệ thống xử lý nước thải…
MUA VAN CỔNG SHIN YI UY TÍN GIÁ CẠNH TRANH Ở BIÊN HOÀ ĐỒNG NAI
Công ty Thiên Hưng Việt chuyên cung cấp van cổng Shin Yi với chất lượng tốt và giá cả cạnh tranh. Thông tin báo giá quý khách vui lòng liên hệ:
- Điện thoại: 0251 389 2262
- Email: thienhungviet@gmail.com
- Hotline/ Zalo: 0909 520 493 Ms Huyền
